Ключ регулатор за обороти VENTS RS-1-N

ПРИЛОЖЕНИЕ

Използва се във вентилационни системи за включване/изключване и регулиране на скоростта на въртене на монофазни двигатели на вентилатори. Допуска се регулирането на няколко вентилатора, ако общият им потребяван ток не превишава пределно допустимия ток на регулатора.

КОНСТРУКЦИЯ И УПРАВЛЕНИЕ

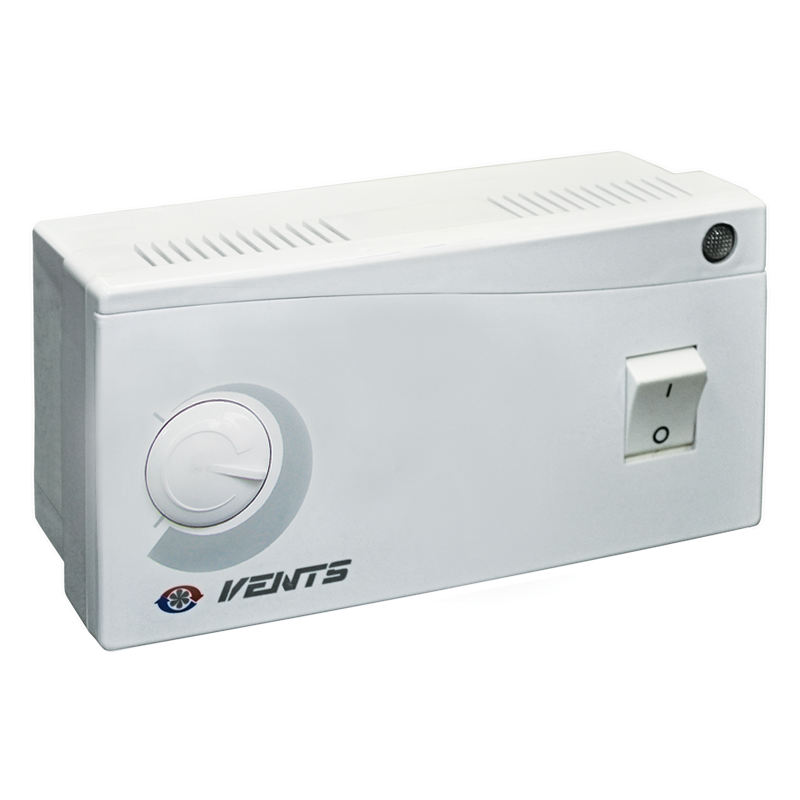

Регулаторът е в пластмасов корпус, оборудван с ротационно копче за оборотите, ключ за включване/изключване и сигнална лампа за режима на работа.отличава се с висока ефективност и точност на управлението.Регулировката започва от минимално възможното напрежение (при което вентилаторът започва стабилно да работи) до максималната му стойност. Минималната скорост на въртене се задава чрез микропотенциометър от платката на самия регулатор.Входящата верига е защитена от пренапрежение с предпазител.

ВАЖНО:

За нормалната работа на вентилатора е необходимо да се настрои минималната скорост на въртене!

За това е необходимо:

- Завъртете копчето на регулатора обратно на часовниковата стрелка до крайна лява позиция

- Включете захранването.

- Завъртете леко и внимателно с пласмасовата отвертка (включена в комплекта) потенциометъра на платката вляво или вдясно докато вентилаторът започне да се върти стабилно.

ЕЛЕКТРИЧЕСКА СХЕМА НА СВЪРЗВАНЕ

ТЕХНИЧЕСКИ ПАРАМЕТРИ
