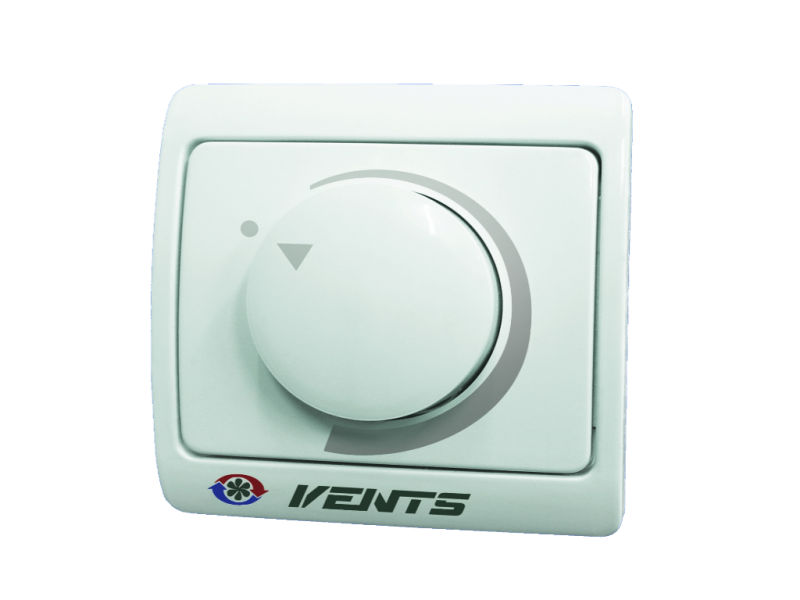

Регулатор за обороти VENTS RS-1-400

Тиристорен регулатор за включване/изключване и регулиране на скоростта на въртене на еднофазни двигатели на вентилатори.

• Висока ефективност и точност на управлението.
• Регулировката започва от минимално възможното напрежение (при което вентилаторът започва стабилно да работи) до максималната му стойност.
• Минималната скорост на въртене се задава чрез микропотенциометър от платката на самия регулатор.
• Входящата верига е защитена от пренапрежение с предпазител.

ВАЖНО:

За нормалната работа на вентилатора е необходимо да се настрои минималната скорост на въртене!

За това е необходимо:

- Завъртете копчето на регулатора обратно на часовниковата стрелка до крайна позиция при която вентилаторът е включен (преди да се чуе изщракването на ключа).

- Включете захранването.

- Завъртете с изолирана отвертка потенциометъра на платката до установяването на минимални обороти

- Изключете регулатора с копчето обратно на часовниковата стрелка (докато се чуе изщракването на ключа) и изчакайте перката на вентилатора да спре да се върти.

- Включете регулатора на минимална скорост, сега вече вентилаторът работи на стабилни минимални обороти.

ВНИМАНИЕ:

За да предотвратите повреда на вентилатора строго се забранява да работите с контролера ако минималните обороти не са настроени коректно.

ВСИЧКИ КРЪГОВЕ В КОНТРОЛЕРА СА ПОД НАПРЕЖЕНИЕ!

Изискваната температура за нормална работа на регулатора трябва да бъде в диапазона 0° - 35°С с относителна влажност на въздуха не повече от 80% ( при Т=+25°С )

Електрическа схема на свързване
